XB12X Ulysses Parts Catalog
2007

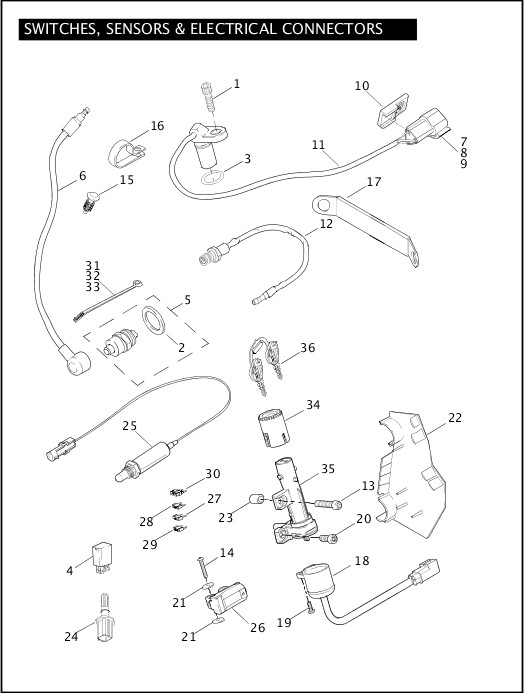

SWITCHES, SENSORS, & ELECTRICAL CONNECTORS
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 3594 | SCREW | XB12X | |
| 2 | 6288 | WASHER | XB12X | |
| 3 | 11140 | O-RING | XB12X | |
| 4 | 31522-00B | RELAY, start ignition | XB12X | |
| 5 | 33900-99 | SWITCH, neutral indicator, w/ 6288 | XB12X | |
| 6 | 70227-99 | JUMPER, neutral indicator | XB12X | |
| 7 | 72143-94 | SECONDARY LOCK, 3-way receptacle | XB12X | |
| 8 | 72163-94GY | RECEPTACLE, 3-way plug | XB12X | |
| 9 | 72190-94 | TERMINAL, pin (3) | XB12X | |
| 10 | 72199-94 | ATTACHMENT CLIP | XB12X | |
| 11 | 74431-01B | SENSOR, vehicle speed | XB12X | |
| 12 | 32564-99YC | SENSOR, engine temperature | XB12X | |
| 13 | AA0512.2CZB | BOLT | XB12X | Feb 2017 |
| AA0522.2CZB | SCREW, rear wire harness mount (not illustrated) (2) | XB12X | Feb 2017 |
|
| AA0636.2CZ | SCREW, shipping hole (not illustrated) | XB12X | ||
| 14 | AN0808.3CBBL | SCREW (2) | XB12X | |
| 15 | C0033.02A8 | FASTENERS, tree, plastic (black) (7) | XB12X | Feb 2017 |
| 16 | C0037.02A8 | STRAP, rear wire harness mount | XB12X | Feb 2017 |
| 17 | C0045.02A8 | STRAP, rear wire harness mount | XB12X | Feb 2017 |
| C0123.1AA | CABLE, security (not illustrated) | XB12X | ||
| 18 | C0152.1AD | BODY, electrical, ignition switch | XB12X | |
| C2000.1AK | POUCH, tool kit (not illustrated) | XB12X | ||
| C2024.1AS | TOOL KIT (not illustrated) | XB12X | Feb 2017 |
|
| C2039.02A8 | WRENCH, allen T27 (not illustrated) | XB12X | ||
| C2040.02A8 | WRENCH, hex, axle 7/8 in. (not illustrated) | XB12X | Feb 2017 |
|
| C2041.02A8A | SCREW DRIVER, 2 in 1 (not illustrated) | XB12X | Feb 2017 |
|
| C2042.1AS | WRENCH, 5/8 19mm 22mm (not illustrated) | XB12X | Feb 2017 |
|
| C2043.1AS | WRENCH, spanner shock 21mm (not illustrated) | XB12X | Feb 2017 |
|
| C2044.1AK | DRIVER, nut 8mm (not illustrated) | XB12X | Feb 2017 |
|
| C2045.1AK | KEY, hex 5mm (not illustrated) | XB12X | ||
| 19 | CA0007.T | SCREW (2) | XB12X | |
| 20 | CA0016.02A8 | SCREW (2) | XB12X | Feb 2017 |
| 21 | CB0008.02A8 | WASHER (4) | XB12X | Feb 2017 |
| 22 | M0072.02A8 | WIRE GUARD, routing | XB12X | Feb 2017 |
| N1027.1AK | LOCK, helmet, w/ key (not illustrated) | XB12X | ||
| 23 | N0599.02A8A | SLEEVE, shifter/brake lever | XB12X | |
| 24 | P0138.K | SENSOR, air intake | XB12X | |
| 25 | S0130.02A8 | SENSOR, oxygen | XB12X | |
| 26 | S0131.02A8 | SENSOR, bank angle | XB12X | Oct 2015 |
| 27 | Y0011.K | FUSE, 15A | XB12X | |
| 28 | 72462-00 | FUSE, 10A (5) | XB12X | |
| 29 | Y0023.1AD | FUSE, 30A | XB12X | |
| Y0160.1AK | TOP COVER, w/ label, fuse block (not illustrated) | XB12X | ||
| 30 | Y0211.K | FUSE & DIODE ASSEMBLY (2) | XB12X | |
| 31 | Y0301.CB | CABLE STRAP, ignition switch (black) | XB12X | |
| 32 | Y0303.2B | CABLE STRAP (26) | XB12X | |
| 33 | Y0305.CW | CABLE STRAP | XB12X | Feb 2017 |
| Y0349.02A8 | CONDUIT ASSEMBLY, main harness (not illustrated) | XB12X | ||
| C0290.1AK | COMPLETE VEHICLE LOCK SET, w/ seat, ignition, fuel cap & key set (CANADA, CALIFORNIA, DOMESTIC, ENGLAND, EUROPE, JAPAN) (not illustrated) | XB12X | ||
| 34 | Y0723.T | HOUSING, ignition switch | XB12X | |
| 35 | Y0724.1AD | IGNITION ASSEMBLY, w/ switch, body, housing, screw (s) & key set | XB12X | |
| 36 | Y0732.T | KEY SET, ignition (specify four - digit key code) | XB12X |
