1995-1996 Buell S2/S2T Thunderbolt Parts Catalog
1996

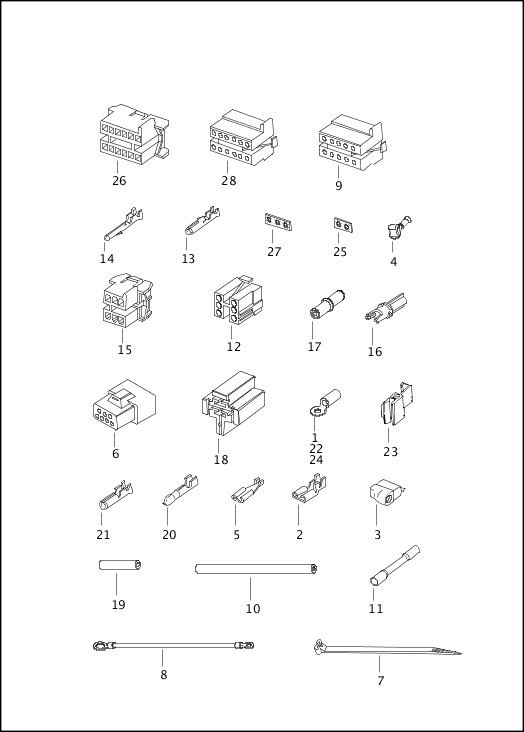

WIRING & ELECTRICAL CONNECTORS
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | 9857 | WIRE TERMINAL, ring type, No. 10 hole | ALL | |
| 9862 | WIRE TERMINAL, ring type, No. 10 hole | ALL | ||
| 2 | 9875 | WIRE TERMINAL, female spade type, 5/16 slot | ALL | |
| 3 | 9898 | WIRE TERMINAL, female spade type, 1/4 slot | ALL | |
| 4 | 9905 | TERMINAL, cap type, 1/4 inch dia. | ALL | |
| 5 | 9937 | WIRE TERMINAL, female spade type, 1/4 slot | ALL | |
| 6 | 31998-91A | INSULATOR, receptacle housing (lgn. module connector) | ALL | |
| 7 | Y0303.2B | CABLE STRAP | ALL | |
| 8 | 70129-79A | WIRE, battery positive to circuit breaker | ALL | |
| 9 | 70293-87A | CONNECTOR, ten socket | ALL | |
| 10 | 70551-69 | CONDUIT, 1/8 ID x 10 ft. (black vinyl) (high temp) | ALL | |
| 70552-69 | CONDUIT, 3/8 I.D. x 10 ft. lg. (black vinyl) | ALL | ||
| 70553-69 | CONDUIT, 7/16 I.D. x 10 ft. lg. (black vinyl) | ALL | ||
| 70554-69 | CONDUIT, 1/4 I.D. x 10 ft. lg. (black vinyl) | ALL | ||
| 70555-69 | CONDUIT, 1/4 I.D. x 10 ft. lg. (black vinyl) | ALL | ||
| 70556-71 | CONDUIT, 5/16 I.D. x 10 ft. lg. (black vinyl) | ALL | ||
| 70558-71 | CONDUIT, 1/2 I.D. x 10 ft. lg. (black vinyl) | ALL | ||
| 70559-71 | CONDUIT, 1/8 I.D. x 10 ft. lg. (black vinyl) | ALL | ||
| 11 | 70585-93 | CONNECTOR, butt splice, 18-22 gauge | ALL | |
| 70586-93 | CONNECTOR, butt splice, 14-16 gauge | ALL | ||
| 70587-93 | CONNECTOR, butt splice, 10-12 gauge | ALL | ||
| 12 | 72037-71 | CONNECTOR, six socket | ALL | |
| 13 | 72038-71A | SOCKET, single pin | ALL | |
| 14 | 72039-71A | PIN, single socket | ALL | |
| 15 | 72041-71 | CONNECTOR, six pin | ALL | |
| 16 | 72043-71A | CONNECTOR, single pin | ALL | |
| 17 | 72044-71A | CONNECTOR, single socket | ALL | |
| 18 | 72046-79 | HOUSING SOCKET, starter relay | ALL | |
| 19 | Y0355.4 | INSULATING SLEEVE, male bullet connector (2) | ALL | May 2010 |
| Y0356.4 | INSULATING SLEEVE, female bullet connector (2) | ALL | May 2010 |
|
| 20 | Y0357.3A | CONNECTOR, male bullet (2) | ALL | May 2010 |
| 21 | Y0358.3A | CONNECTOR, female bullet (2) | ALL | Feb 2010 |
| 22 | Y0360.2 | WIRE TERMINAL, ring type, 1/4 dia. hole, 18 gauge | ALL | May 2010 |
| 23 | 72067-94Y | WIRE CONNECTOR | ALL | |
| 24 | Y0327.8 | WIRE TERMINAL, ring type, 3/16 dia. hole, 14-16 gauge | ALL | Feb 2010 |
| 25 | 72275-74 | CONNECTOR TAB, two terminal (4) | ALL | |
| 26 | 72276-74 | HOUSING, 12 pin terminal (2) | ALL | |
| 27 | 72277-74 | CONNECTOR TAB, three terminal (2) | ALL | |
| 28 | 72278-74A | HOUSING, 12 socket terminal (2) | ALL | |
| 29 | YH020.0QQ | WIRE HARNESS, front turn signal ground (not illustrated) | ALL | Nov 2009 |
| 30 | Y0201.8 | MAIN WIRING HARNESS (not illustrated) (also used on 1995 Cal. S2 models) | S2 1996, S2T | Feb 2010 |
| Y0200.8 | MAIN WIRING HARNESS (not illustrated) | S2 1995 | Feb 2010 |
