Firebolt Models Parts Catalog
2004

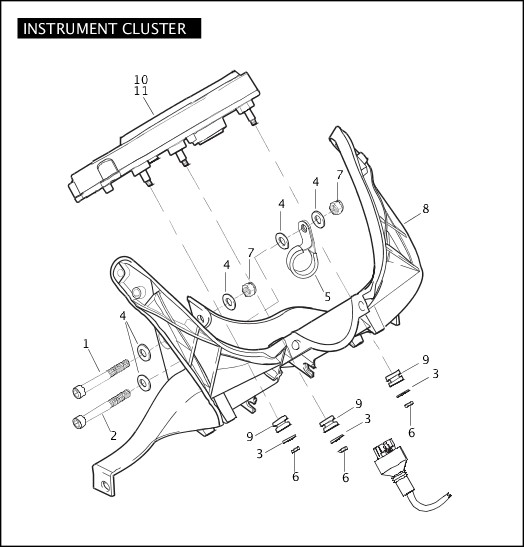

INSTRUMENT CLUSTER
| Index No. | Part No. | Description | Models | Obselete |
|---|---|---|---|---|
| 1 | AA0522.2CZB | SCREW (2) | ALL | Feb 2017 |
| 2 | AA0524.2CZB | SCREW (2) | ALL | Feb 2017 |
| 3 | B0510.1Z | WASHER (3) | ALL | Nov 2014 |
| 4 | BA0511.2Z | WASHER (5) | ALL | |
| 5 | C0039.02A8 | CLAMP, main wire harness | ALL | Feb 2017 |
| 6 | D0500.1CZ | JAM NUT (3) | ALL | Nov 2014 |
| 7 | DA0500.10CZ | LOCKNUT, spring lock (2) | ALL | |
| 8 | L0940.02A8 | BRACKET, fairing support | ALL | |
| 9 | M0649.01A3 | GROMMET, rubber (3) | ALL | |
| Y0303.2B | CABLE STRAP (not illustrated) | ALL | ||
| 10 | Y0500.02A8 | INSTRUMENT CLUSTER, mph (Domestic, England) | XB9R | |
| Y0500.1AA | INSTRUMENT CLUSTER, mph (Domestic, England) | XB12R | ||
| 11 | Y0501.02A8 | INSTRUMENT CLUSTER, kph (Australia, Canada, Europe, Japan) | XB9R | |
| Y0501.1AA | INSTRUMENT CLUSTER, kph (Australia, Canada, Europe, Japan) | XB12R |
